高精度阀体加工方案：从打样到批量稳定供货
针对高精度阀体加工需求，皓琦提供从工艺评估、精密车铣、在线测量到成品检验的全流程服务。本方案适用于不锈钢316L等难加工材料，内孔圆度可达0.005mm，表面粗糙度Ra0.4，并提供圆度仪检测报告及粗糙度对比样块。通过专用夹具与多次走刀工艺，零件合格率稳定在98%以上，支持小批量试制与年度框架协议长期合作。
场景方案
场景、问题、服务组合和确认方式
本页帮助读者从场景问题进入服务组合、资料准备和确认方式。
场景问题与服务安排
本表列出高精度阀体加工中常见场景、主要问题及对应的服务安排和确认方式，帮助客户快速匹配需求。
| 场景 | 主要问题 | 服务安排 | 确认方式 |
|---|---|---|---|
| 高精度阀体小批量试制 | 圆度0.005mm，粗糙度Ra0.4，材料316L | 工艺评审、专用夹具、CBN刀具、在线测量 | 首件全尺寸检测报告 |
| 批量稳定供货 | 批次一致性，交期稳定 | 参数数据库、设备校准、过程抽检 | 每件终检报告，批次合格率统计 |
| 加急订单 | 缩短交期，不影响质量 | 协调资源优先排产，加急费另计 | 加急排产确认，交期承诺 |
| 长期合作补货 | 无需重新报价，快速生产 | 根据历史记录安排生产，简化流程 | 框架协议，定期对账 |
服务过程与确认材料
本表展示高精度阀体加工各阶段的参与角色、服务安排和确认材料，便于客户了解项目进度和验收依据。
| 阶段 | 参与角色 | 服务安排 | 确认材料 |
|---|---|---|---|
| 工艺评审 | 客户、皓琦工艺工程师 | 审核图纸，确定材料、刀具、切削参数 | 工艺评审记录、图纸确认单 |
| 打样试制 | 皓琦生产、质检 | 制作夹具，加工样品，全尺寸检测 | 样品检测报告、夹具图纸 |
| 批量生产 | 皓琦生产、质检 | 按工艺批量加工，在线测量，过程抽检 | 过程检验记录、抽检报告 |
| 成品验收 | 皓琦质检、客户 | 全尺寸终检，出具报告，清洁包装 | 成品检验报告、合格证、送货单 |
本页路线
先看范围，再看资料表，最后继续阅读
针对高精度阀体加工需求，皓琦提供从工艺评估、精密车铣、在线测量到成品检验的全流程服务。本方案适用于不锈钢316L等难加工材料，内孔圆度可达0.005mm，表面粗糙度Ra0.4，并提供圆度仪检测报告及粗糙度对比样块。通过专用夹具与多次走刀工艺，零件合格率稳定在98%以上，支持小批量试制与年度框架协议长期合作。
- 场景背景
- 主要问题
- 服务组合
- 验收方式
- 资料表与核对口径
- 相关问题
场景背景
某精密仪器厂商需要加工一批阀体，材质为不锈钢316L，要求内孔圆度0.005mm，表面粗糙度Ra0.4。阀体作为流体控制核心部件，其密封性和运动精度直接影响设备性能，因此对加工精度和表面质量要求极高。客户此前曾尝试多家供应商，均因合格率低或交期不稳定而未能达成长期合作。
皓琦接到需求后，首先对图纸进行工艺评审，确认材料特性与公差要求。不锈钢316L具有耐腐蚀性强但加工硬化倾向高的特点，需要选择合理的切削参数和刀具材料。我们推荐采用高精度数控车床加工，配合专用夹具，通过多次走刀和在线测量保证精度。
该客户属于装备制造领域，对供应商的质量体系和生产稳定性有严格评估。皓琦提供了过往类似零件的加工记录和检测报告，并邀请客户现场考察设备与质检流程。经过两轮打样验证，客户对样品精度和表面质量表示满意，随即启动小批量试产。
主要问题
高精度阀体加工面临的核心挑战在于内孔圆度与表面粗糙度的双重控制。圆度0.005mm相当于IT5级精度，对机床主轴精度、夹具刚性和切削参数极为敏感。不锈钢316L的加工硬化特性容易导致刀具磨损加快，影响尺寸稳定性。
此外，客户要求提供圆度仪检测报告及粗糙度对比样块，这意味着每个零件都需要进行全尺寸检测并记录数据。如何在不影响生产效率的前提下完成在线测量，是工艺设计的关键。皓琦采用在机测量与离线抽检相结合的方式，关键尺寸每件必检。
另一个难点是批量一致性。客户计划签订年度框架协议，每月稳定供货，这就要求加工工艺具有可重复性，且能应对材料批次差异。皓琦通过建立加工参数数据库和定期设备校准，确保不同批次零件的一致性。
服务组合
针对高精度阀体加工，皓琦提供从工艺设计、专用夹具制作、精密加工、在线测量到成品检验的一站式服务。工艺设计阶段，我们根据图纸和材料特性制定切削路径，选择合适刀具和冷却方式。专用夹具确保工件定位准确，减少装夹变形。

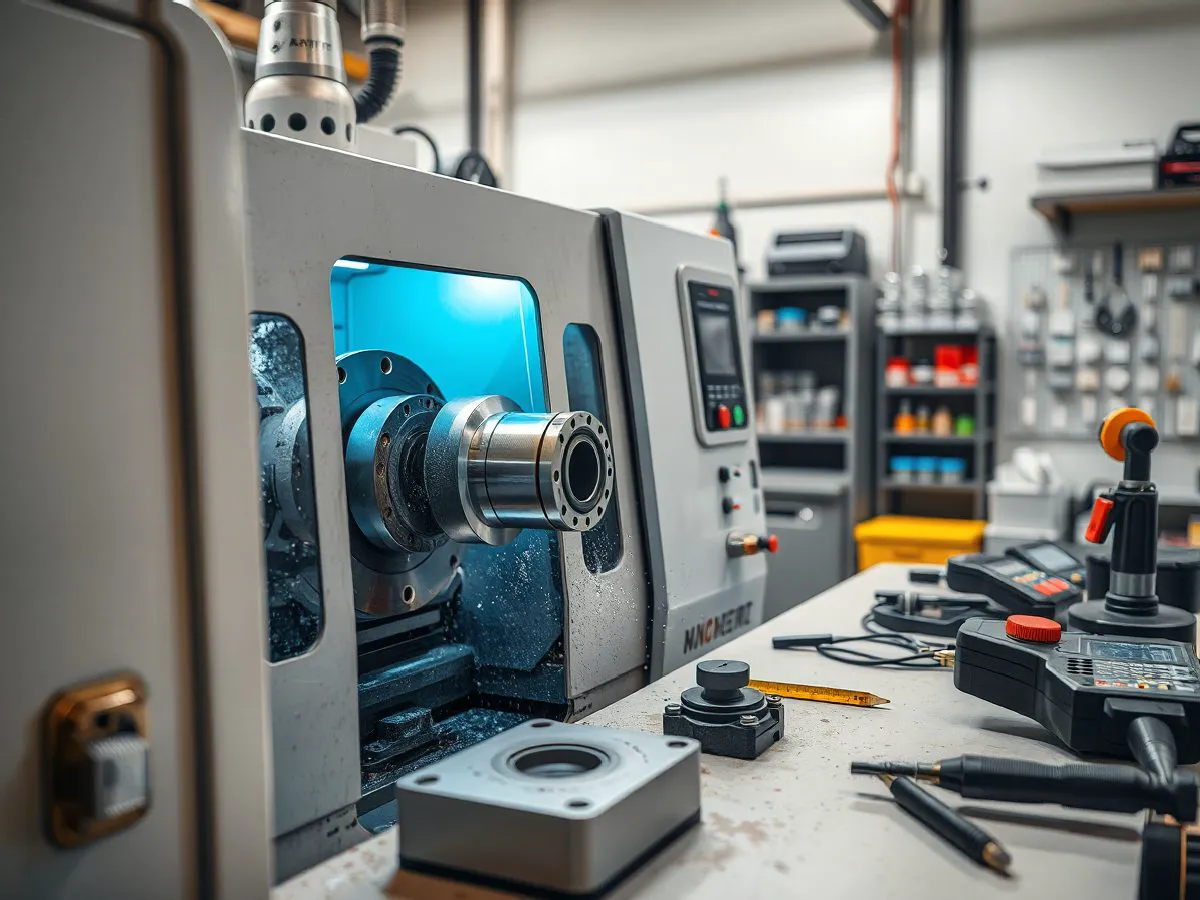

加工阶段采用高刚性数控车床，粗精分开，粗车后时效处理再精车，以释放应力。精加工时使用CBN刀具，配合微量润滑，保证表面粗糙度Ra0.4。在线测量系统实时监控尺寸，及时补偿刀具磨损。
检验阶段使用三坐标测量机、圆度仪和粗糙度仪进行全面检测，出具包含实测值与公差范围的报告。客户可要求提供关键尺寸的检测数据截图或视频。合格品清洁、防锈、包装，附加工过程记录，便于追溯。
验收方式
验收分为首件检验、过程抽检和成品终检三个阶段。首件检验在调试完成后进行，全尺寸检测，确认工艺参数无误后方可批量生产。过程抽检每批次抽取10%零件，监控尺寸趋势，发现异常立即调整。
成品终检对每个零件进行关键尺寸（内孔圆度、粗糙度、线性尺寸）检测，出具正式检验报告。报告包含实测值、公差范围及判定结果，不合格品隔离并记录原因，可返工或报废。客户可现场见证检测过程或要求提供检测视频。
验收合格后，零件进行清洁、防锈、包装，包装方式根据客户要求（单件包装或批量包装）。随货附检验报告和合格证。客户收到后如有异议，可在7个工作日内反馈，皓琦负责复检并协商处理。
相关问题
高精度阀体加工对材料有什么要求？
阀体常用材料包括不锈钢（如316L、304）、铝合金、铜合金等。不锈钢316L耐腐蚀性强，但加工硬化严重，需采用专用刀具和合理切削参数。客户需提供材料牌号或规格，皓琦可根据材料特性调整工艺。
内孔圆度0.005mm能否保证批量一致性？
可以。皓琦通过高刚性机床、专用夹具和在线测量系统，确保每个零件加工精度。同时建立加工参数数据库，定期校准设备，使不同批次零件一致性稳定。首件检验和过程抽检进一步保障批量质量。
提供哪些检测报告？
提供圆度仪检测报告、粗糙度检测报告和全尺寸检验报告，包含实测值、公差范围及判定结果。客户可要求提供关键尺寸的检测数据截图或视频。
如何开始合作？
客户提供图纸或样品，皓琦进行工艺评估并报价。确认后安排打样，样品合格后签订合同并批量生产。长期合作可签订年度框架协议，简化后续采购流程。
